S:et innebär en seriekoppling, och siffran anger antal Litium/Sodium-celler som är seriekopplade. 4S betyder således att det är 4 celler som är seriekopplade, och 6S betyder att det är 6 celler som är seriekopplade. Med seriekopplade celler ökar spänningen på hela batteriet med antalet seriekopplade celler. Till exempel har en vanlig Sodium-Ion-cell en nominell spänning på 3.0V, vilket innebär att ett 4S-batteri har en nominell spänning på 3.0x4 V = 12V.
I större batteribanker kan du se ett “P” också, vilket på samma sätt anger hur många celler som är kopplade parallellt. Ett batteri som det står “6S4P” betyder alltså att batteriet består av 6st cellrader, där varje cellrad består av 4st parallellkopplade celler. Med parallellkopplade cellrader ökar kapaciteten, så en 2P-konfiguration där varje cell har en kapacitet på 20Ah, landar totalt på 40Ah kapacitet.

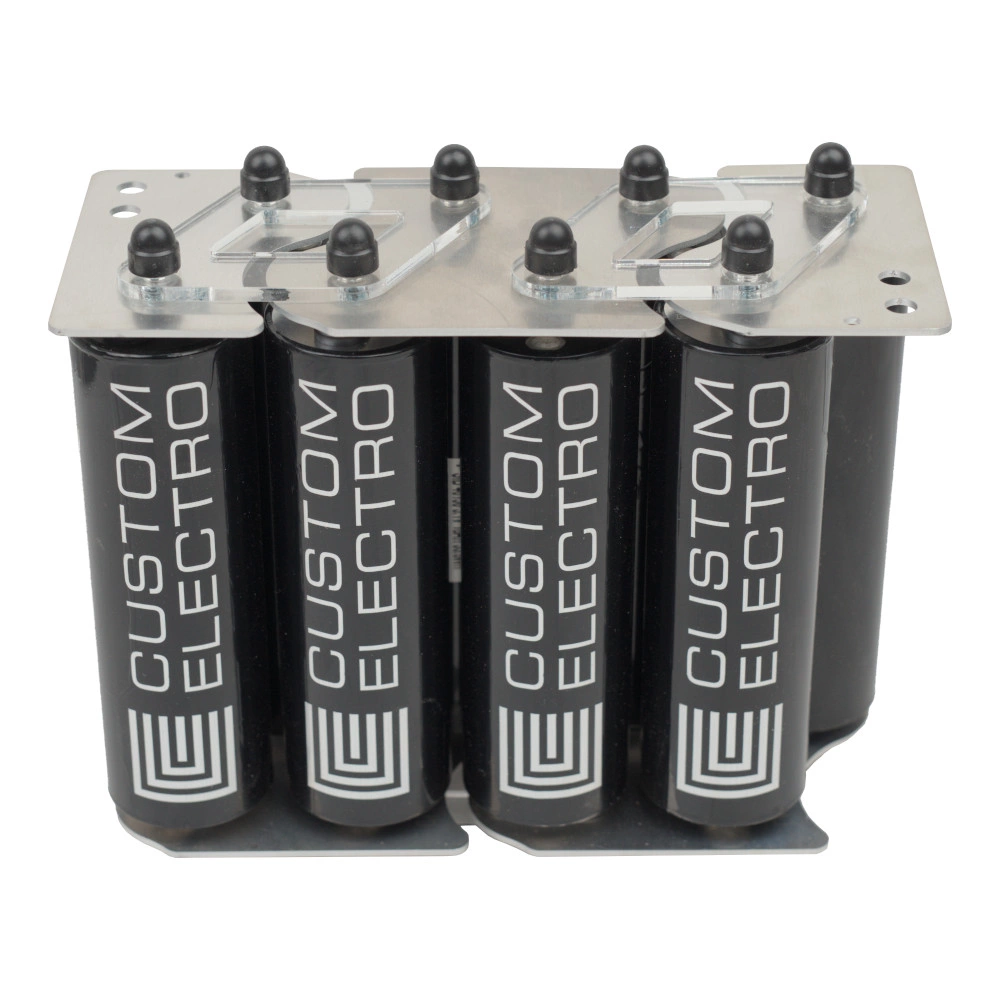

8st celler i 4S2P-konfiguration:
