Grattis till din nya stereo!!

När du monterar en dubbel-DIN stereo finns det ofta 3–4 lösa kablar utöver de vanliga ISO-kontakterna.
Vi kommer att reda ut vad de kablarna har för funktion, samt vad man ska koppla dem till.

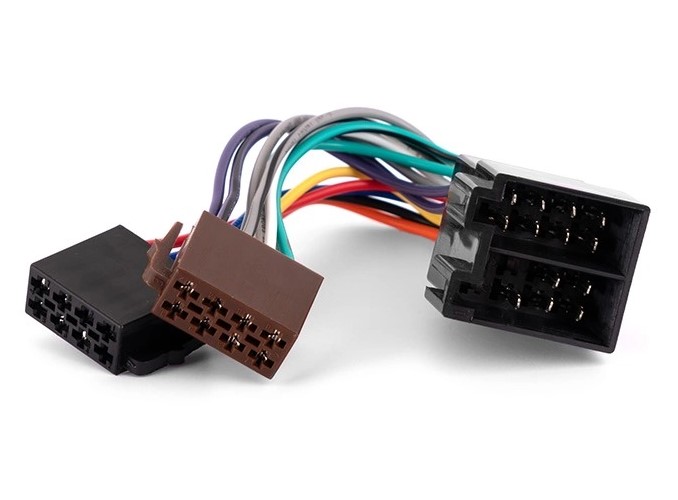

Först är de klassiska ISO-kontakterna!

• ISO brun är högtalare

• ISO svart är ström/jord (batteri, tändning, jord)
  Läs mer om ISO här

Förklaring av de lösa färgade kablarna

Grön kabel (klickbar)

Lila kabel (klickbar)

Blå/Gul kabel (klickbar)

Blå, Blå/Vit (klickbar)


ROSA - Speed pulse (används sällan)

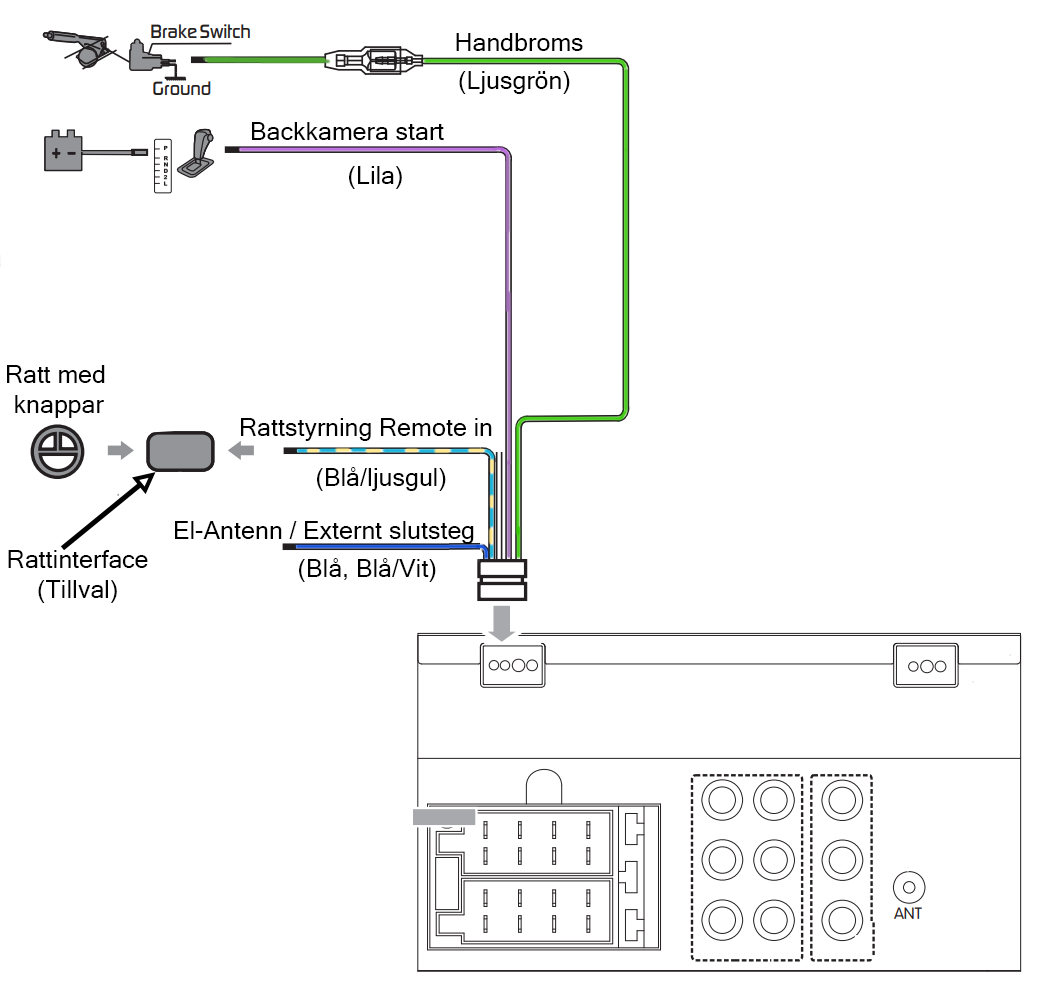

De lösa kablarna används för extra funktioner som slutsteg, el-antenn, handbromsspärr, backkamera och rattstyrning.

Färgerna är ofta lika, men kan skilja mellan märken, så kontrollera alltid stereons manual om du är osäker.
De vanligaste färgerna finns nedan.





H3: Grön – Handbrake / PRK SW (handbroms)

Vad den gör:
Känner av att handbromsen är ilagd. Vissa funktioner i stereon kan kräva detta.

Var den kopplas:

• Till bilens handbromskontakt (signal från handbromsen)
  (Vill man fuska så går det att jorda kabeln)

Obs:
Apple Carply, Bluetooth, Video samt vissa inställningar i steron, måste ha denna kabel kopplad för att kunna fungera. Felsökningsmässigt så kan man lägga den gröna kabeln mot stereons chassie, för att prova om problemet försvinner.
Följ alltid gällande regler och säker användning i trafik.

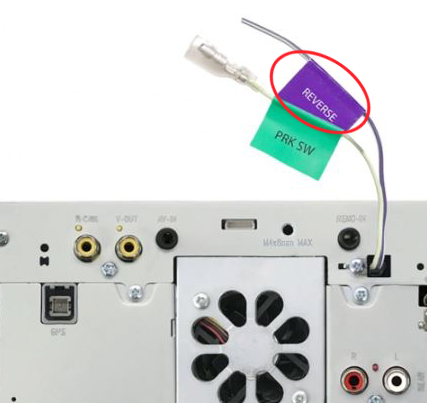

H3: Lila – Reverse (backsignal)

Vad den gör:
Talar om för stereon när du lägger i backväxeln, så skärmen kan växla till backkamera ingången.

Var den kopplas:

• Till bilens backsignal (12 V när backen läggs i, vanligtvis från backljuset)

Tips:
Den här kabeln behövs alltid om du monterar backkamera.
För husbilsägaren, så kan det vara en ide att koppla in en strömbrytare från en konstant 12V matning. Detta ger en möjlighet att ALLTID ha video in från backkameran. Bra vid parkering på camping (för att slippa ha skärmen växlandes mellan stereo och backkamera video.

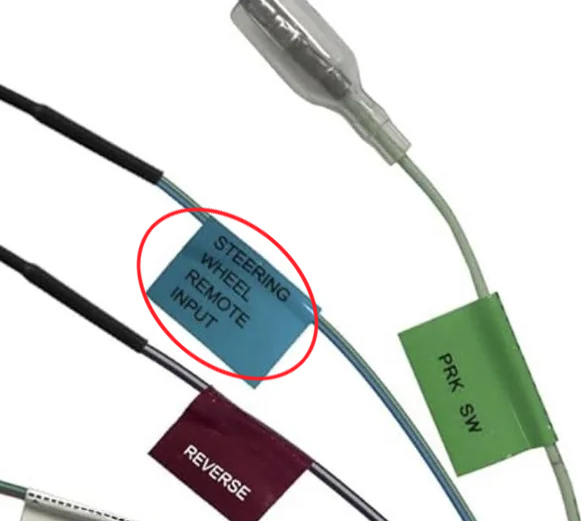

H3: Blå/Ljusgul – Steering Wheel Remote Input (rattstyrning)

Vad den gör:
Används för att koppla in rattknapparna (volym, nästa låt osv.) till stereon.

Vanlig användning:

• Kopplas till rattstyrningsinterface/adapter (vanligt i många bilar) - Interfacet köps separat

• I vissa bilar kan signalen inte kopplas direkt utan kräver ett interface

Tips:
Om du är osäker: börja med att ta reda på om din bil kräver en adapter för rattstyrning.

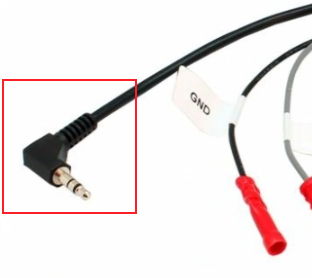

Vissa stereomodeller använder en annan lösning. De har en 3.5mm kontakt. Då ska den användas istället.

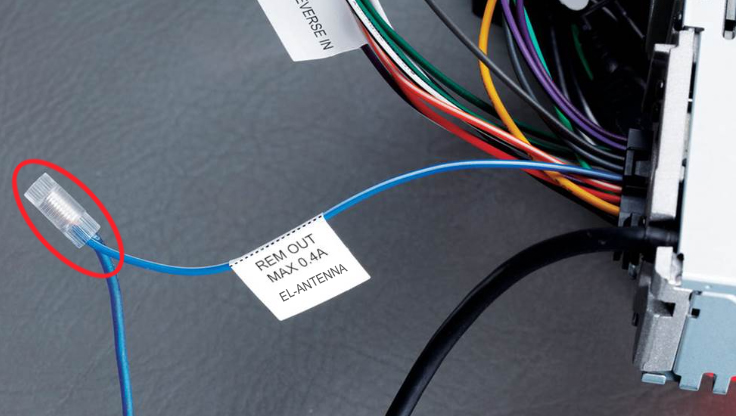

H3: Blå – System Remote / Electric Antenna / P.Cont

Vad den gör:
Ger en styrsignal (”på/av”) till externa enheter när stereon startar.
Den blåa kabeln (eller blå/vita) kopplas till motsvarande i de kablage som köps till.
Denna kabel sitter på position A5 i ISO kontakten

Vanlig användning:

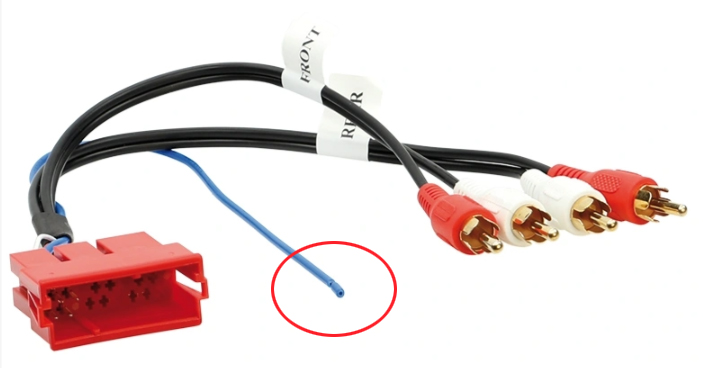

• Starta externt slutsteg

Då kopplas den till det externa slutsteget för att ge en "start-signal"

Starta original slutsteg (remote)

I båda fallen ska de blåa kablarna kopplas till den blåa kabeln i stereons kablage.
Detta för att original-steget ska starta

Aktiv systemadapter

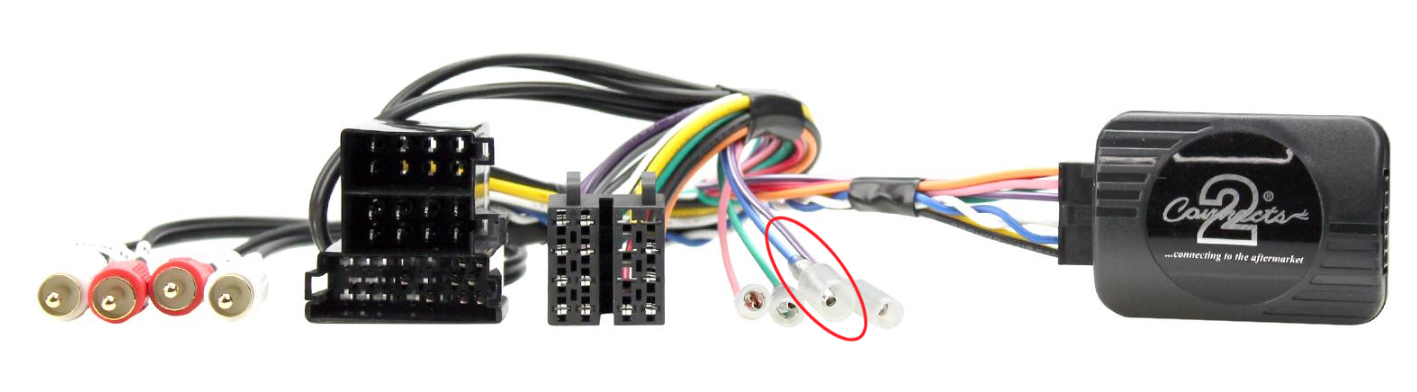

Rattstyrningskablage

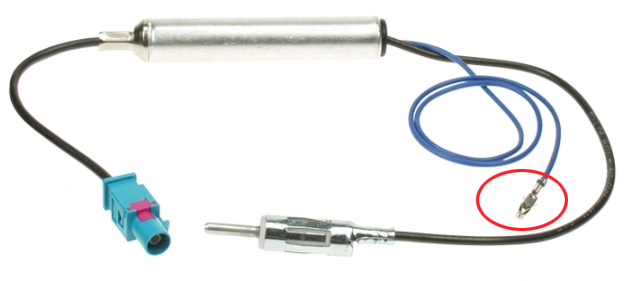

Styrning av el-antenn (antennförstärkare) om bilen har det

En del bilar har en antenn-förstärkare som sitter antingen uppe i taket, eller i backspeglarna. För att dessa ska starta så behöver den blå kabeln kopplas in. (Väldigt vanligt hos bla VW, Audin Seat, Skoda och Citroën)


Lycka till!
