Inkoppling av GAS MAD raggarplanka

Denna guide visar hur du kopplar in en raggarplanka, specifikt modellerna GAS MAD PB1-46, PB1-48, PB2-46 och PB2-48, till ett 2-kanals slutsteg. Artikeln förklarar AST-bygelns funktion, rätt inställningar på slutsteget och ger en tydlig illustration över inkopplingen. Perfekt för dig som vill behålla hög ljudkvalitet och undvika skador på utrustningen.

En raggarplanka är en högtalarplanka som ofta sitter i hatthyllan eller bagageutrymmet på bilen. För att få ut maximal prestanda och ljudkvalitet kopplas den vanligtvis till ett separat slutsteg istället för direkt till bilstereon. Här går vi igenom steg för steg hur du gör en korrekt och säker installation när du använder ett 2-kanals slutsteg tillsammans med en GAS MAD Raggarplanka


Vad du behöver

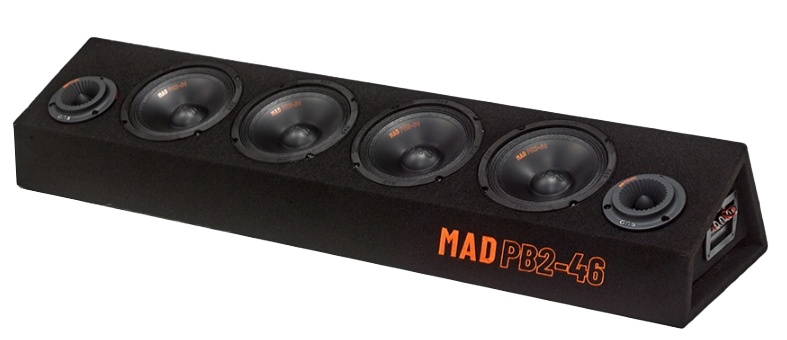

• Raggarplanka (t.ex. GAS MAD PB1-46, PB1-48, PB2-46 eller PB2-48).
• 2-kanals slutsteg med rätt effekt.
• Strömkablage (inklusive säkring).
• Signalkabel (RCA) från stereon till slutsteget.
• Högtalarkabel från slutsteget till raggarplankan.

• Jordkabel till slutsteget.



AST-bygelns funktion

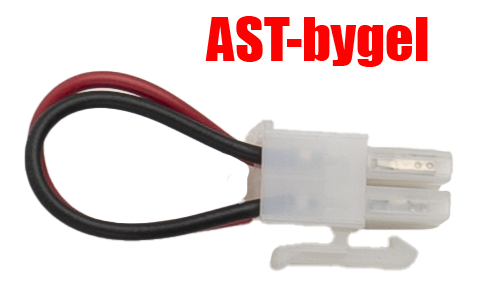

Alla modeller (GAS MAD PB1-46, PB1-48, PB2-46 och PB2-48) är utrustade med en AST (Active Smart Terminal), som är en bygel för att växla mellan passivt eller aktivt system.

• När AST sitter i → hela plankan kopplas internt och kan drivas med ett 2-kanalssteg (vänster och höger sida varsin kanal). Detta är standardlösningen för de flesta installationer.

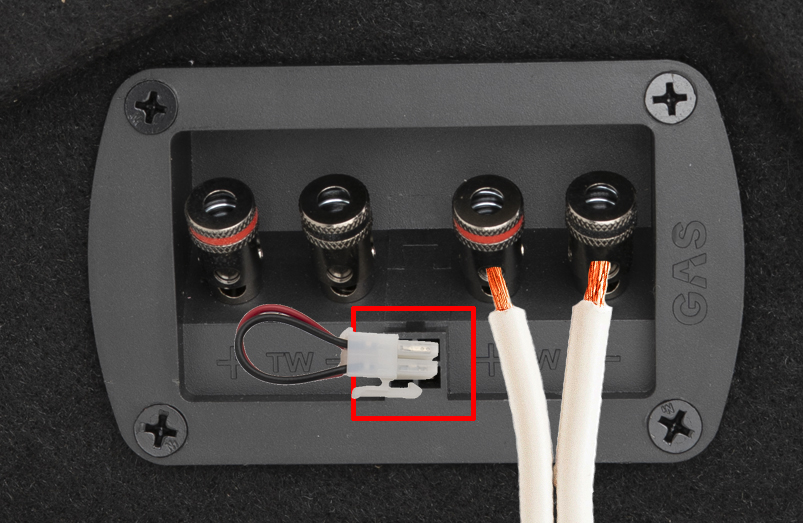

  Högtalarkablarna ska då ENDAST kopplas in på W (+ och -)

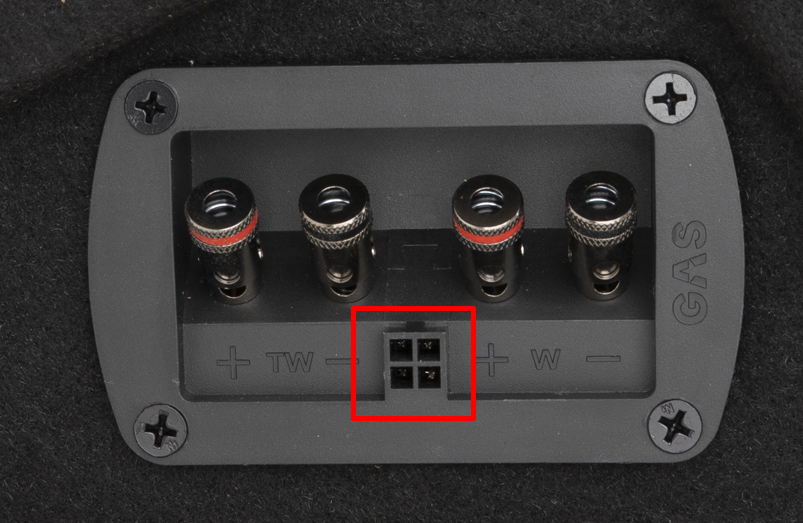

• När AST tas bort → midbasar och diskanter separeras, vilket gör det möjligt att köra plankan med flera slutsteg eller via aktiv delning. Då är det 4 kanaler som behövs. Detta är endast aktuellt i mer avancerade system.
•

OBS!  För en vanlig installation med ett 2-kanalssteg ska AST alltid vara inkopplad.



Steg-för-steg guide

1. Montera och planera kabeldragning

• Placera slutsteget på en stabil yta, ofta i bagageutrymmet nära raggarplankan.
• Dra ström från bilens batteri till slutsteget.
  • Använd grov strömkabel (ofta 10–20 mm² beroende på effekt).
  • Montera en säkring max 30 cm från batteriet.
• Dra jordkabeln från slutsteget till en ren, olackad punkt (renslipad från färg) i bilens kaross.



2. Dra signal (RCA) från stereon

• Anslut RCA-kabel från bilstereons line-out till slutstegets ingång.
• Dra remote-kabeln (blå/vit på stereons ISO-kablage) till slutsteget – denna styr på/av.



3. Koppla raggarplankan till slutsteget

• Kontrollera att AST-bygeln sitter i när du använder ett 2-kanalssteg.
• Anslut vänster kanal på slutsteget till raggarplankans vänstra sida, och höger kanal till den högra sidan.
• Följ plus (röd/markerad kabel) och minus (svart/omarkerad) noggrant för att undvika fasfel.
• De flesta raggarplankor är byggda med 2 ohm-högtalare – säkerställ att slutsteget är stabilt för denna impedans.

Viktigt: Bryggkoppling av slutsteget rekommenderas inte vid inkoppling av raggarplanka. Det kan leda till för låg impedans och risk för överbelastning eller skador på slutsteget.



Inställningar på slutsteget

• HPF (High Pass Filter): Ställ in på 100–120 Hz för att skydda högtalarna från djup bas.
• Bass Boost: Ställ alltid på 0 för att undvika distorsion och skador.

• Gain: Justera för att matcha signalen från stereon, aldrig maxa.



  Illustration av inkoppling

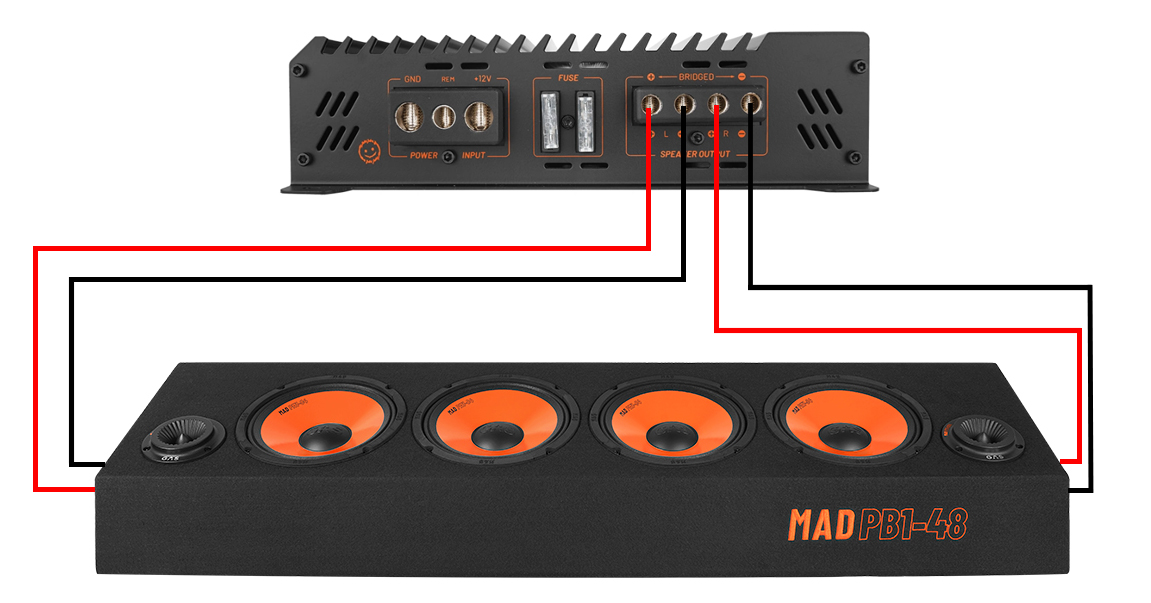

  Nedan visas ett exempel på hur inkopplingen ser ut mellan ett 2-kanalssteg och en raggarplanka (t.ex. GAS MAD PB1-46, PB1-48, PB2-46 eller PB2-48):


• Bilbatteri (+) ─── Säkring ─── (+) Slutsteg
• Bilkaross (jord) ───────────── (–) Slutsteg

• Stereo RCA L ────────────────> In L Slutsteg
• Stereo RCA R ────────────────> In R Slutsteg
• Remote (blå/vit) ────────────> Remote Slutsteg

• Slutsteg Utgång L+ ─────────> Raggarplanka vänster +
• Slutsteg Utgång L– ─────────> Raggarplanka vänster –

• Slutsteg Utgång R+ ─────────> Raggarplanka höger +
• Slutsteg Utgång R– ─────────> Raggarplanka höger –

• (AST-bygeln sitter i för 2-kanalsdrift)








Vanliga frågor

Kan jag koppla raggarplankan direkt till stereon?

Nej, en raggarplanka kan inte kopplas direkt till stereon. Den kräver alltid ett separat slutsteg för att få rätt effekt och för att inte riskera att skada stereons inbyggda förstärkare.


Varför ska HPF ligga på 100–120 Hz?

För att raggarplankans högtalare ska slippa spela de djupaste frekvenserna. Det gör ljudet klarare och minskar risken för skador.


Varför ska Bass Boost vara avstängd?

För att undvika onödig distorsion och risken att överbelasta högtalarna. Med Bass Boost på 0 får du ett mer kontrollerat ljud.


Är bryggkoppling ett alternativ?

Nej, vid användning av raggarplanka bör du inte använda bryggkoppling, då impedansen ofta blir för låg för slutsteget. Använd alltid slutsteget i stereokonfiguration.


När ska jag ta bort AST-bygeln?

Endast om du vill separera midbasar och diskanter för att driva plankan med flera slutsteg eller via aktiv delning. För ett 2-kanalssteg ska AST alltid vara inkopplad.
