En av de vanligaste frågorna vi får är:
Hur kopplar man in midbasar och diskanter till ett 4-kanaligt slutsteg?
Det kan verka krångligt vid första anblicken, men med rätt förberedelser och inställningar går det både snabbt och säkert. Här går vi igenom steg för steg hur du gör.

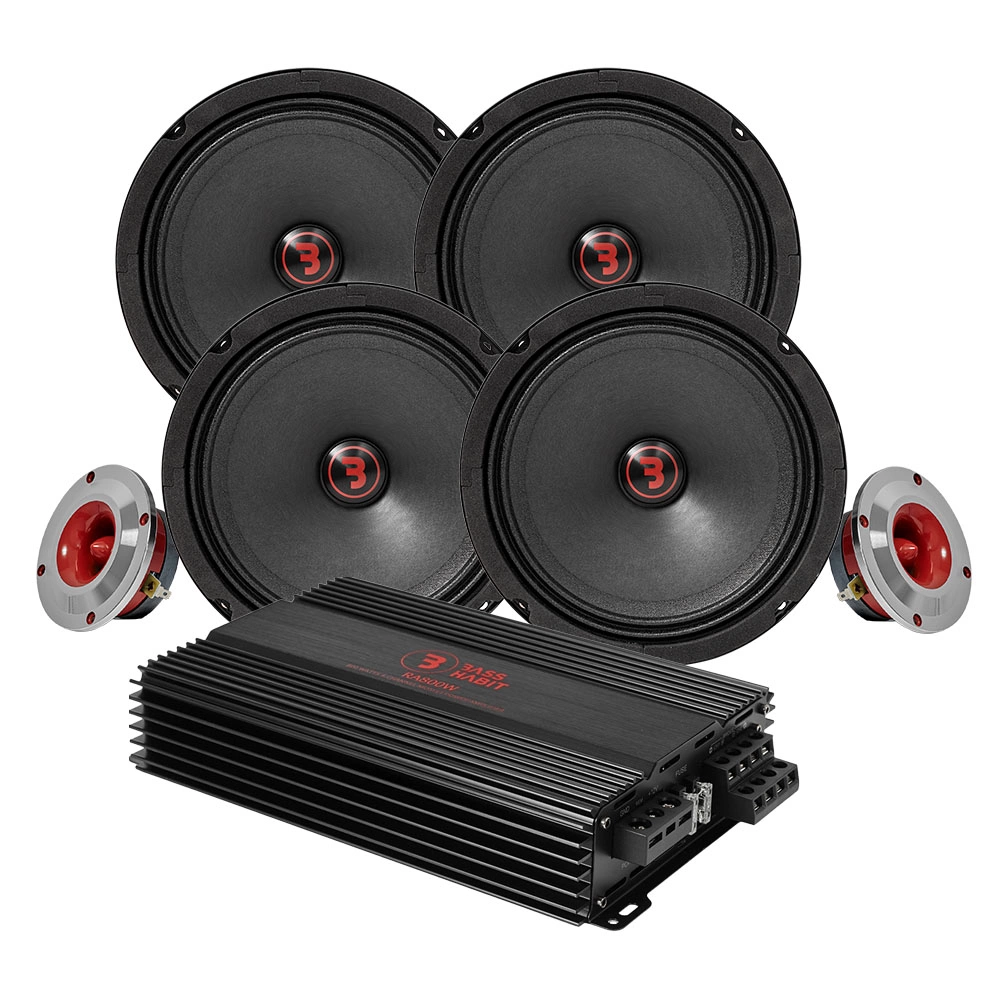

De flesta paket består av 4st 4 Ohms middar och 2st 4 Ohms diskanter.
Så det är vad denna guide har utgått i från.
Bildlänkar till våra vanligaste 4 kanalssteg
Bass Habit Rebel RA800W
Bass Habit SPL ELITE 225.4DF
Bass Habit SPL Play SP5504FR
GAS MAD A1-70.4
GAS MAD A2-85.4
GAS MAX A2-150.4
Innan du börjar – kontrollera din installation
Innan du börjar koppla in något, se till att allt runt omkring är i bra skick. Det gör stor skillnad både för ljudkvalitet och säkerhet.
Gå igenom följande punkter:
Jordpunkten: Är den ren och ordentligt fastsatt? Slipa gärna rent ytan så den leder bra. Gärna en rambalk eller direkt på batteriet
Ström- och jordkablarna: Ser dessa ut? Inga lösa kardeler eller dåliga anslutningar.
Batteri: Har du tillräckligt med ström? Ett friskt batteri är viktigt, vid system över 1000 W rekommenderas ett extrabatteri (80-95 Ah) (för varje 1000W)
Ladda gärna huvudbatteriet regelbundet med batteriladdare – särskilt under vintern.
Så kopplar du in diskanter och midbasar
För att diskanterna och midbasarna ska spela rätt frekvenser utan passiva filter behöver du använda aktiv delning på slutsteget.
Det betyder att du själv bestämmer vilka frekvenser varje högtalartyp ska få spela.
Så här gör du steg för steg:

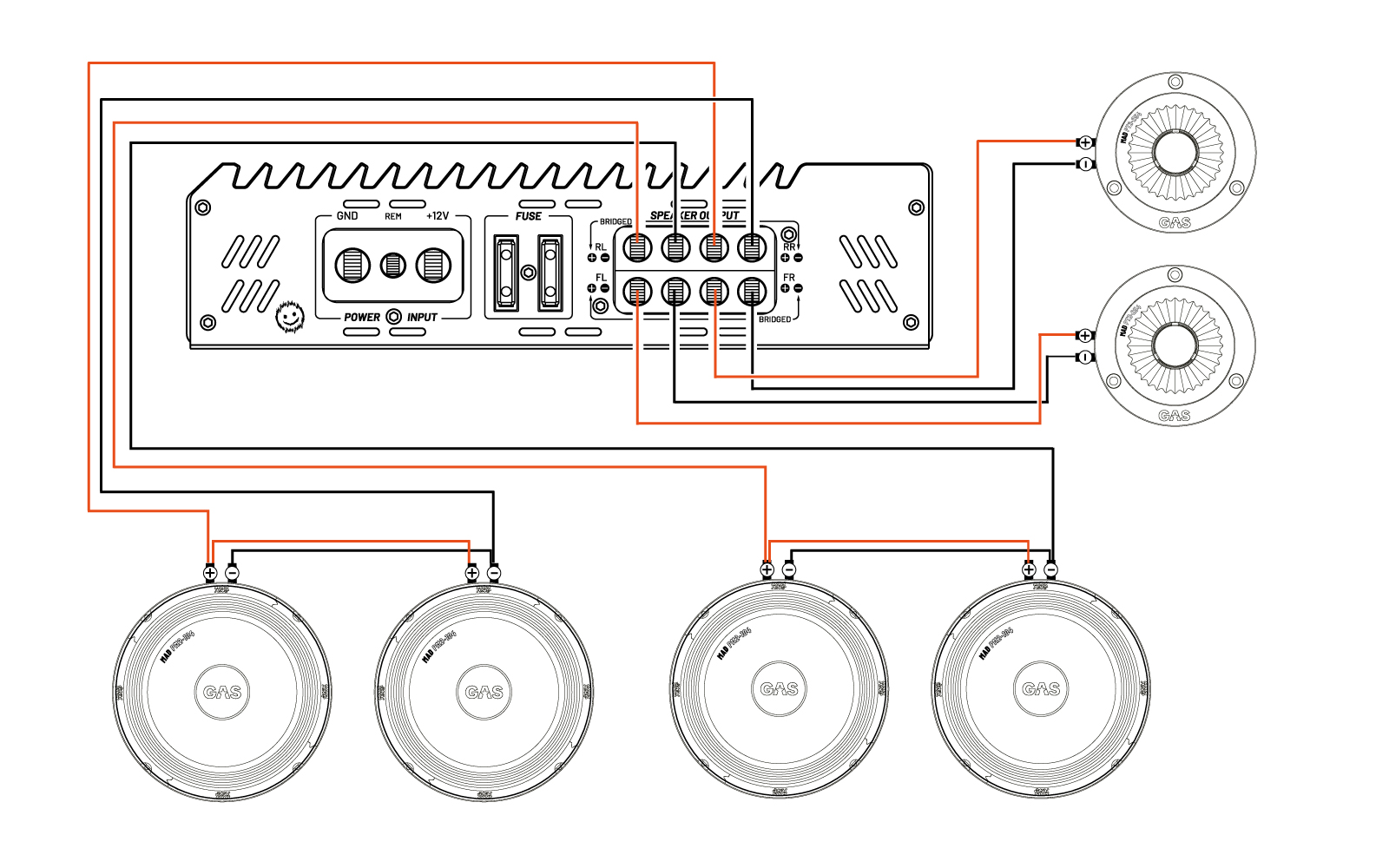

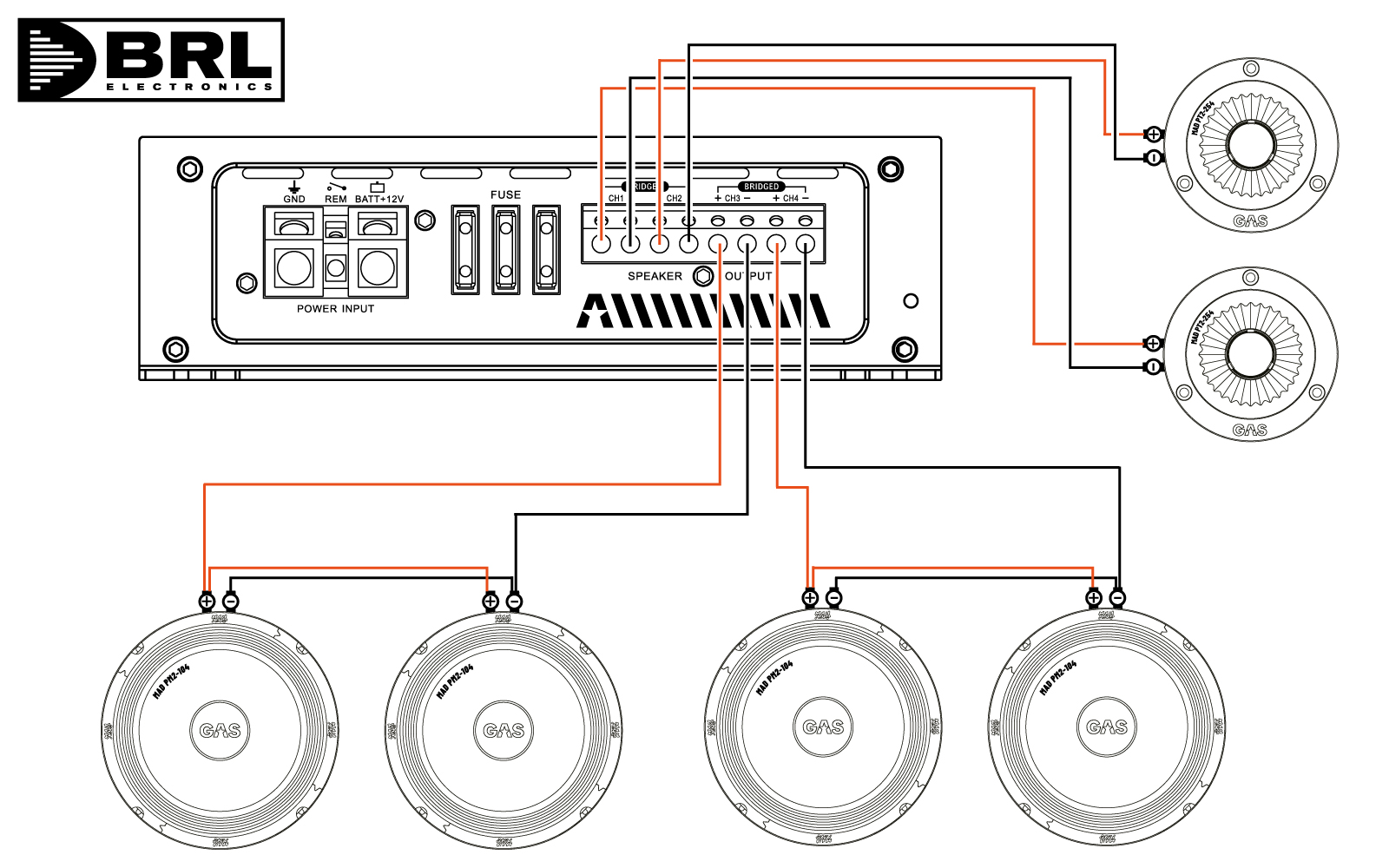

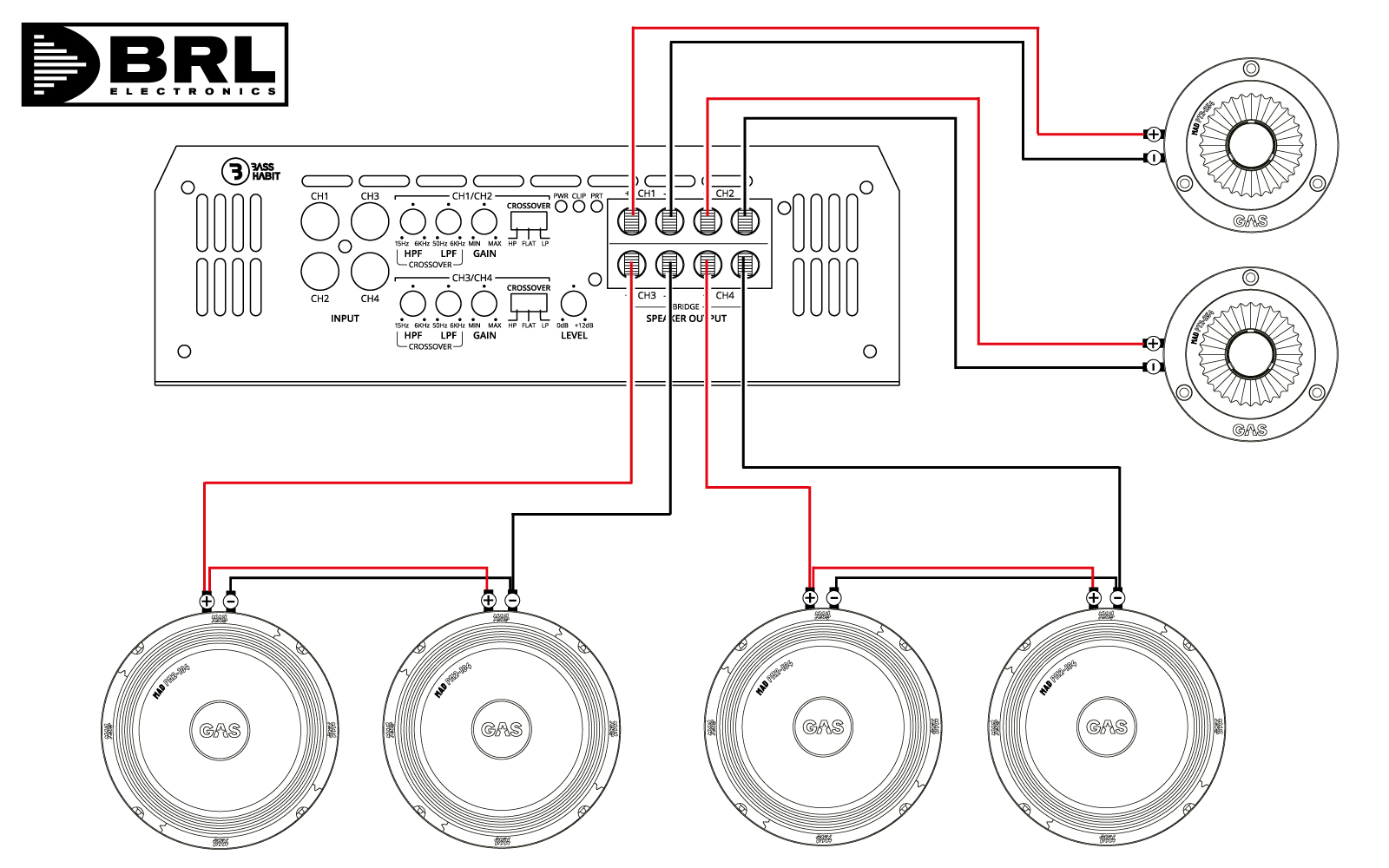

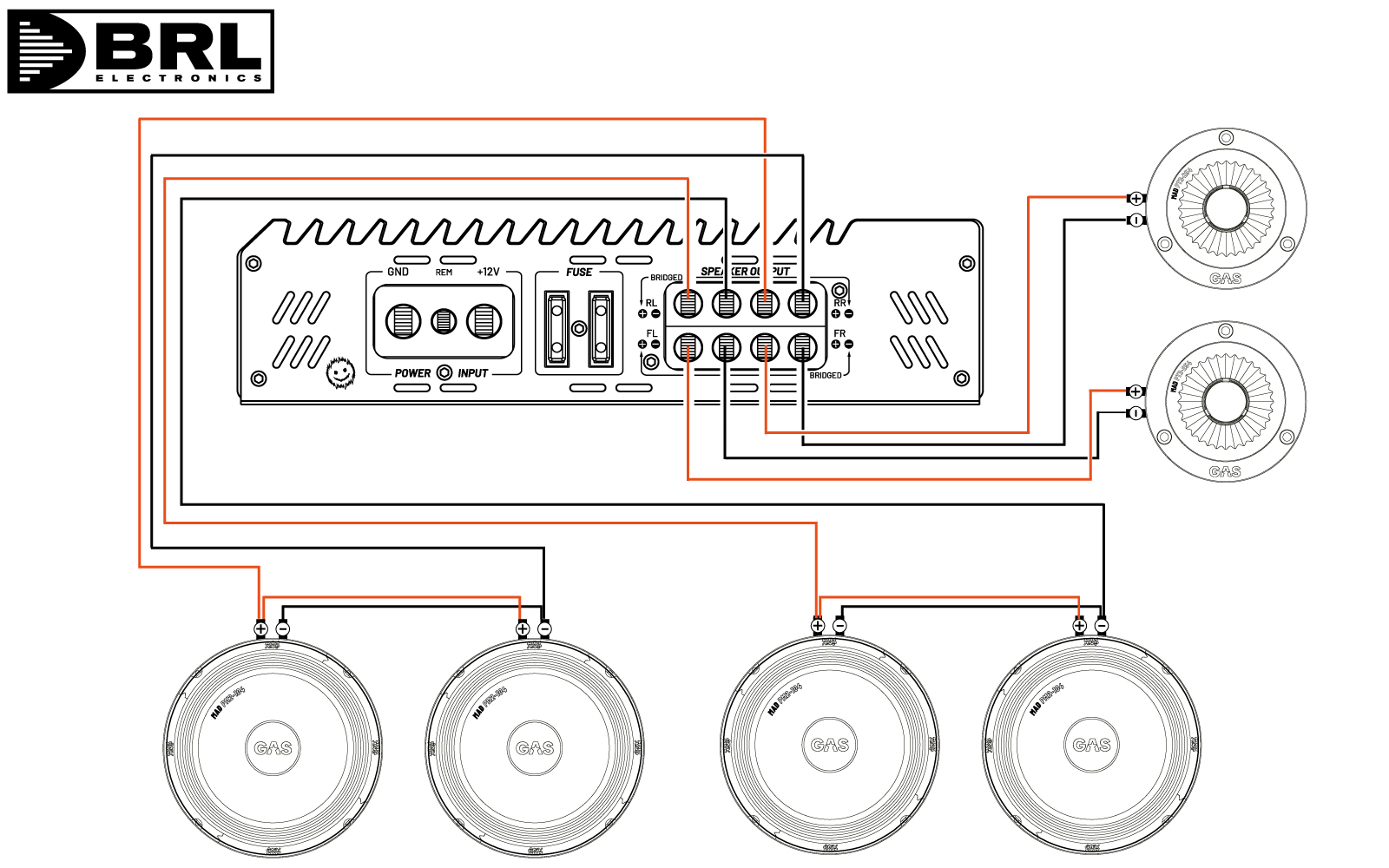

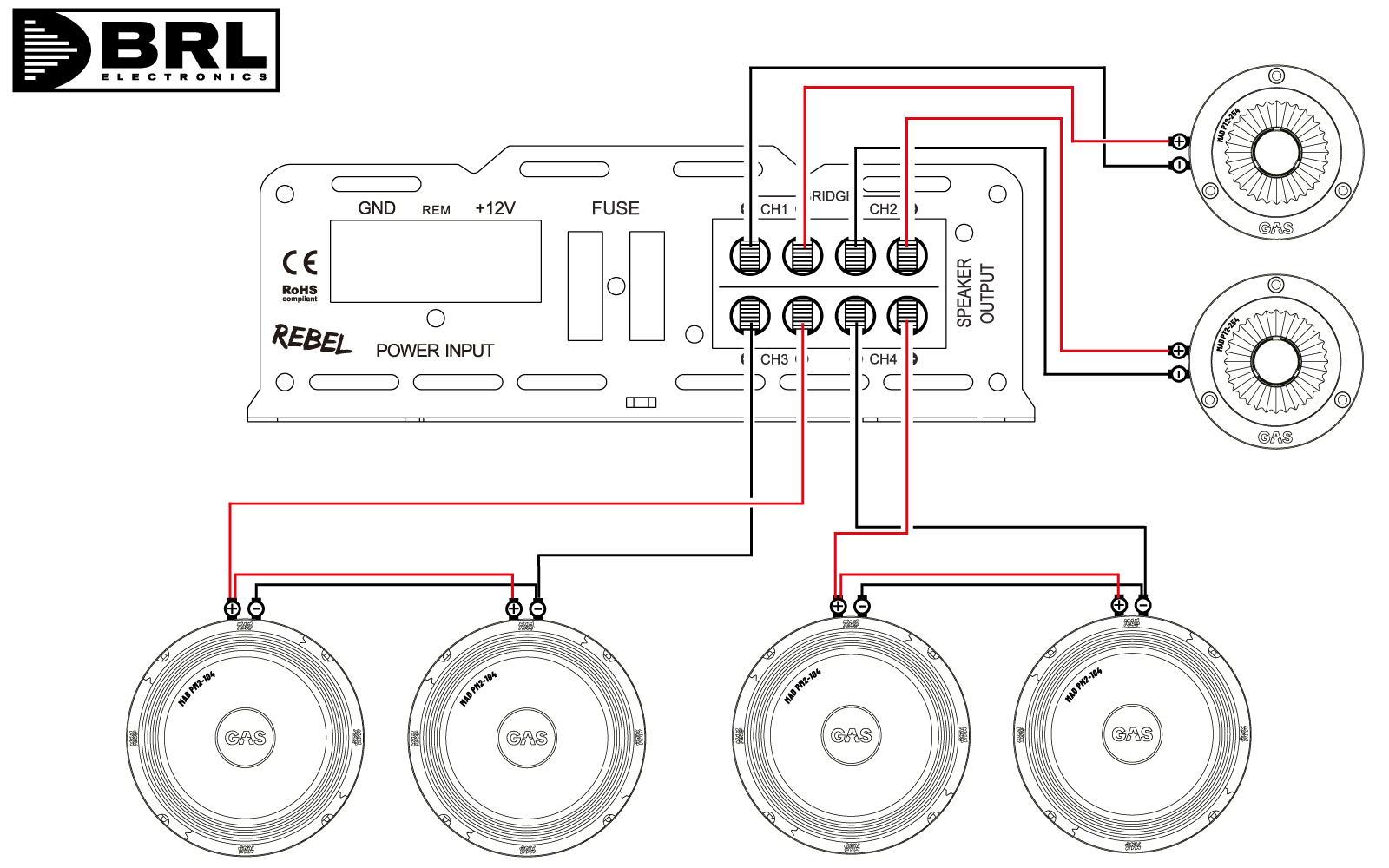

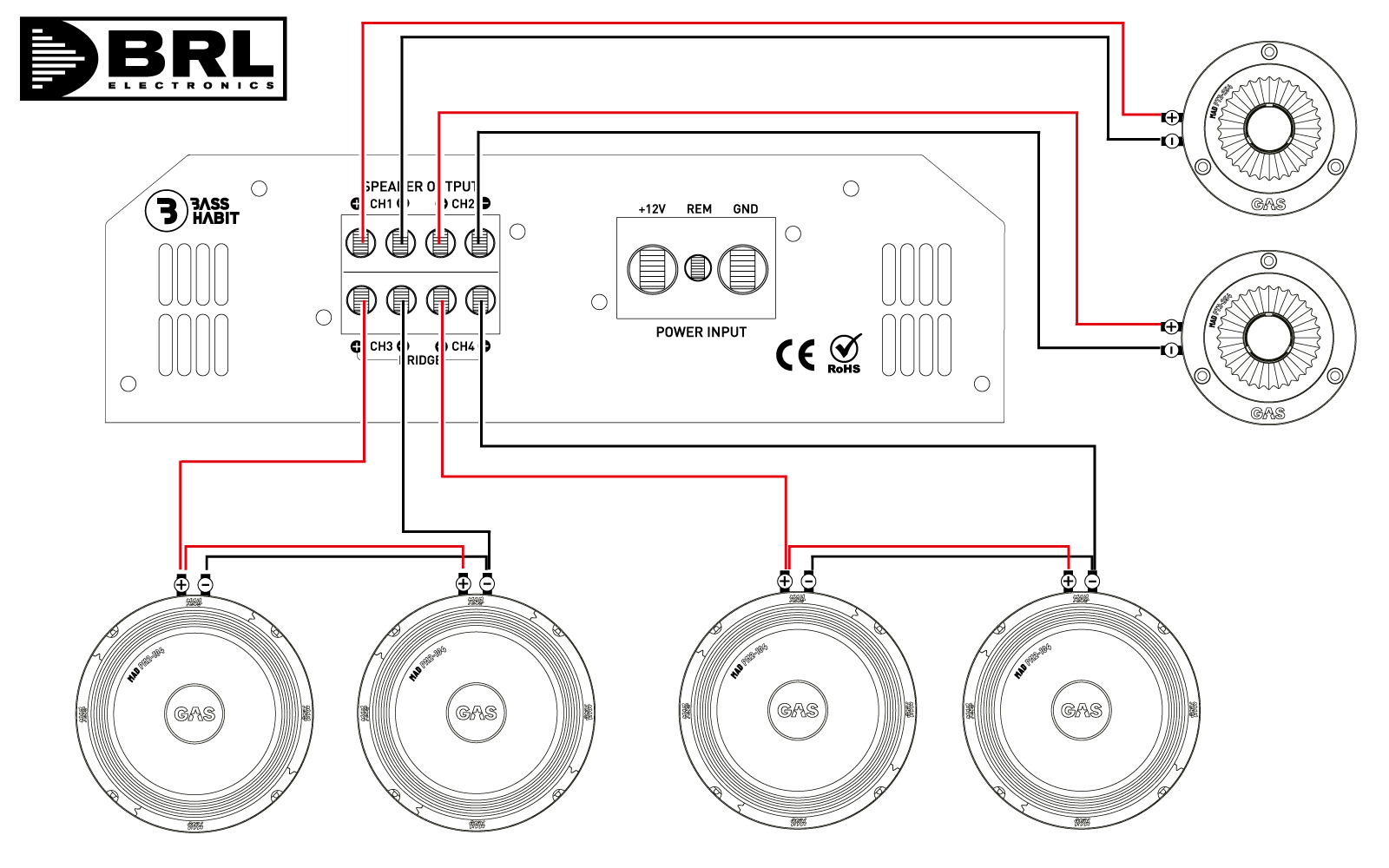

Koppla diskanterna till kanal 1 och 2 (Front).
Koppla midbasarna till kanal 3 och 4 (Rear).
Midbasarna kopplas 2st parallellt till kanal 3 och 2st parallellt till kanal 4Kontrollera att alla plus- och minusledare är korrekt anslutna.
I exemplet används fyra midbasar med 4 ohm impedans, vilket är vanligast.
Men kontrollera alltid i slutstegets manual hur låg impedans det klarar av (vanligtvis 2 eller 4 ohm per kanal).

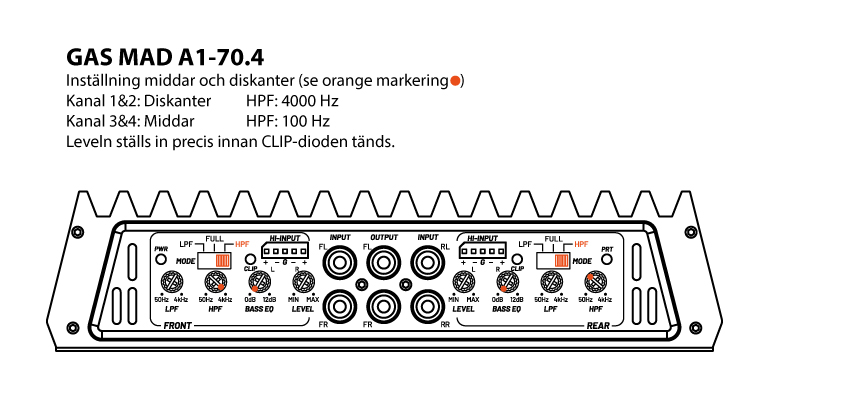

Så ställer du in delningsfiltret (Crossover)
När allt är inkopplat behöver du ställa in frekvensdelningen (HPF/LPF) rätt, så att varje högtalare spelar sitt avsedda register.
Kanal 1–2 (diskanter):
Ställ ”Crossover” till HPF och vrid reglaget till max. Minst 3 kHz
Det gör att diskanterna bara spelar de höga tonerna och skyddas från låga frekvenser.
Kondensatorn måste sitta kvar om HPF inte går upp till 3 kHz.
Kanal 3–4 (midbasar):
Ställ ”Crossover” till HPF och vrid reglaget till cirka 100 Hz .
Då slipper midbasarna spela djupbas, vilket ger renare och mer kontrollerat ljud.
Om ditt slutsteg har BPF (Bandpassfilter) så använd gärna det. (Läs mer i manualen om detta.)
Extra skydd för diskanten:
Låt gärna kondensatorn vara kvar, som sitter i serie med diskantens pluskabel (ofta gul till färgen).
Om inställningarna på slutsteget ändras av misstag, fungerar kondensatorn som ett skydd och hindrar låga frekvenser från att skada diskanten.
Så ställer du in Gain/Level på slutsteget
Gain/Level är inte samma sak som volym – den ställs in för att matcha stereons signalnivå med slutsteget, så att du får rätt balans och undviker distorsion.
Om ditt slutsteg har CLIP-diod. Vrid upp Gain/Level till nivån precis INNAN dioden börjar blinka
Manuell inställning av Gain/Level:
Sätt dig i en tyst miljö där du hör detaljerna tydligt.
Ställ Gain på minimum.
Höj stereons volym till ca 75 % av max (exempel: om max är 36, ställ till 27).
Spela en låtskiva du känner väl, eller en testsignal.
Höj Gain långsamt tills du hör första tecknet på distorsion.
När du hör det – vrid tillbaka lite. Klart!
På så sätt får du ut maximal prestanda utan att riskera skador på högtalarna eller slutsteget.
Lycka till!
