Denna guide visar hur du kopplar in raggarplankorna Bass Habit SPL64 och SPL84 till ett slutsteg. Artikeln går igenom högtalarnas impedans, rekommenderade filterinställningar och ger tydliga exempel på inkoppling. Perfekt för dig som vill få ut maximal prestanda och undvika skador på utrustningen.
Vad du behöver
- Raggarplanka (t.ex. Bass Habit SPL64 eller Bass Habit SPL84).
- Passande slutsteg (stereo- eller flerkanalssteg som klarar 2 ohm per kanal).
- Strömkablage (inklusive säkring).
- Signalkabel (RCA) från stereon till slutsteget.
- Högtalarkabel från slutsteget till raggarplankan.
- Jordkabel till slutsteget.
Viktiga specifikationer
- Bass Habit SPL64: 4 st 6,5” högtalare + diskanter.
- Impedans: 2+2 ohm konfiguration.
- Rekommenderad HPF: ca 100–120 Hz.
- Bass Habit SPL84: 4 st 8” högtalare + diskanter.
- Impedans: 2+2 ohm konfiguration.
- Rekommenderad HPF: ca 80–100 Hz.
OBS! Båda plankorna kräver ett separat slutsteg och kan inte kopplas direkt till stereon.
Steg-för-steg guide
1. Montera och planera kabeldragning
- Placera slutsteget på en stabil yta, ofta i bagageutrymmet nära raggarplankan.
- Dra ström från bilens batteri till slutsteget.
- Använd grov strömkabel (ofta 10–20 mm² beroende på effekt).
- Montera en säkring max 30 cm från batteriet.
- Dra jordkabeln från slutsteget till en ren, olackad punkt i bilens kaross.
2. Dra signal (RCA) från stereon
- Anslut RCA-kabel från bilstereons line-out till slutstegets ingång.
- Dra remote-kabeln (blå/vit på stereons ISO-kablage) till slutsteget – denna styr på/av.
3. Koppla raggarplankan till slutsteget
- Varje plankas terminaler är separerade för vänster och höger sida.
- Koppla vänster utgång från slutsteget till vänster sida av raggarplankan.
- Koppla höger utgång från slutsteget till höger sida av raggarplankan.
- Se till att koppla rätt polaritet (plus till plus, minus till minus).
- Slutsteget måste vara stabilt i 2 ohm stereo för att kunna driva plankorna korrekt.
Viktigt: Använd inte bryggkoppling – risken är hög för överbelastning eftersom impedansen blir för låg.
Inställningar på slutsteget
- HPF (High Pass Filter):
- SPL64: Ställ in på 100–120 Hz.
- SPL84: Ställ in på 80–100 Hz.
- Bass Boost: Ställ alltid på 0 för att undvika distorsion och skador.
- Gain: Justera för att matcha signalen från stereon, aldrig maxa.
Illustration av inkoppling
Exempel på inkoppling av Bass Habit SPL64 eller SPL84 till ett 2-kanalssteg:
Bilbatteri (+) ─── Säkring ─── (+) Slutsteg
Slutsteg Utgång L+ ─────────> Raggarplanka vänster +

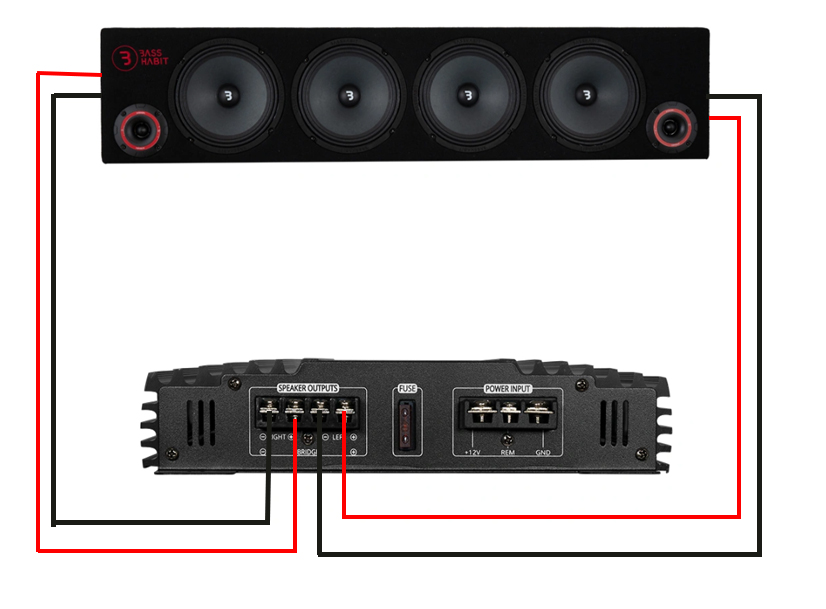

Schematisk bild för högtalarinkopplingen på 2 kanalssteg
Vanliga frågor
Kan jag koppla Bass Habit SPL-plankan direkt till stereon?
Nej, dessa modeller kräver alltid ett separat slutsteg för att fungera korrekt.
Varför ska HPF ställas in olika för SPL64 och SPL84?
För att storleken på högtalarna och lådans konstruktion skiljer sig åt. Filterinställningen skyddar högtalarna och ger bättre ljudkvalitet.
Är bryggkoppling ett alternativ?
Nej, bryggkoppling bör inte användas. Impedansen blir för låg och slutsteget riskerar att gå sönder.
